海軍的PGG-615昌江軍艦，又有新的變化。海軍一直在勤快改裝的，就是錦江級巡邏艦。右下角是汾陽艦的老闆。


原本規劃是對付大陸鐵殼船的巡邏艦，沒想到現在要接高強度的任務。而艦上的火力也一直在升級。不過畢竟是小噸位船艦，在不良天候下的戰力就很難維持下去。以前跟603一同操演時，603就常被海面上高起的湧給遮蔽住。艦上的官兵辛苦了。


昌江軍艦簡介，裝備型號都有列出來。而新的射控雷達型號是6N，有別於以往中科院的雷達編號方式。


艦首主甲板。可惜沒有開放。


漆成黑色的錨。


舷號615。


艦首甲板上的臥式絞纜機兼錨練機。


艦首的76快砲。


海軍的匿蹤外殼也被媒體拍到，大概很快就會開始汰換。不過功效有多少？結構強度？都還是未知數。


76砲後方兩側有T74機槍槍架，海軍的艦艇好像不再配置50機槍。


再來看的是昌江軍艦的上層結構。


右舷瞭望站及綠色的航行燈。


瞭望站的電羅經。


瞭望站看艦首。


防空站有開放耶，但是駕駛台還是不讓人拍照。


好久沒上錦江級的防空站。


航行燈。


前面是進出港時老闆的位置，傳聲筒是傳令向舵房傳達指令用的。當然一般還是以聲力電話為主。


聯勤的高倍數望遠鏡。


探照燈。


天頻系統。


放送頭。看起來很LOW，不是一般艦艇上用的。大概聲音比較大吧？

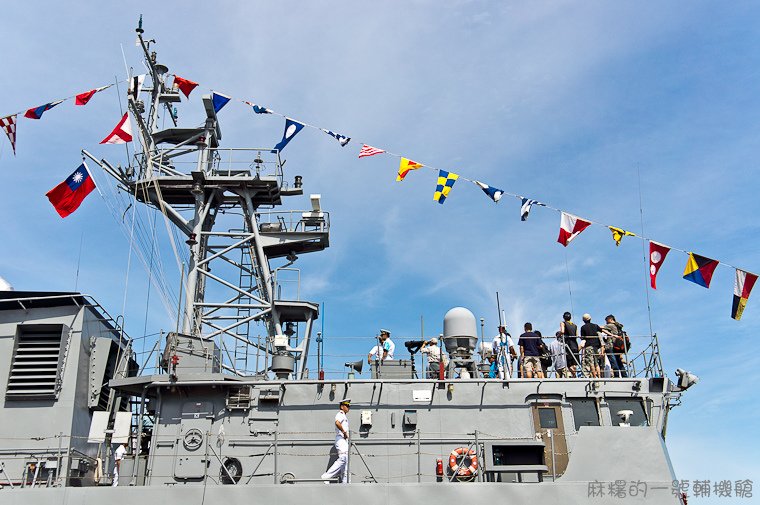

主桅杆。上面是平面搜索雷達，中間是DECCA的導航雷達。最下方是之前光電指揮儀的位置。


信號旗箱。


上下防空站的位置，也是艦體設計時考慮撓曲變形的預留處。所以這邊艦體的上層結構是留有伸縮縫的，水兵腳前的蓋子就是了。濟陽級也有，就在魚雷發射管前的橫向走道。


看煙囪與桅杆中間的上層結構，就會發現伸縮縫。


左舷外走道。


左舷的T74機槍槍架。


7.62mm彈藥箱，但是沒有封條。


信號燈。




左舷標示戰情室的水密門，但這應該是給裝備出入用的。非常開水密門。


右舷的水密門才是供人員進出的。


依然是左舷走道。


煙囪結構。


這些百葉窗應該是機艙主機的進氣口。




原本小艇及T75機砲的位置都改裝成雷達室及後桅杆。


雷達室。

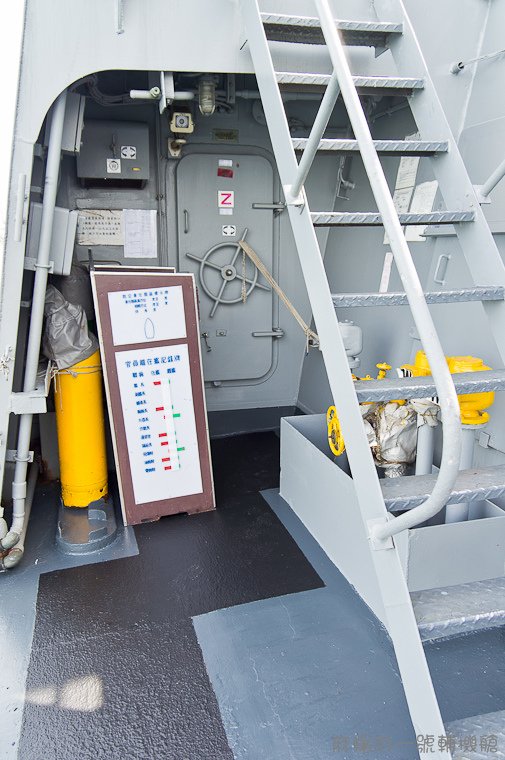

左舷內走道入口。樓梯下應該是燃油的加油口。


右舷內走道的修理班位置。東西擺得很整齊，但是鋼盔疊太高。航行時鋼盔就會滿地滾。


又一個通風口。由於位置較低，所以加上鐵網保護不會吸入怪東西。


損管裝備及P250抽水機。


附閃光燈的救生圈。


輔機及主機艙間的CO2滅火器的釋放閥。


6N射控雷達，應該比W160好用吧？上面是搜索雷達及IFF天線，下面是照明雷達及光學鏡頭。


搜索雷達及IFF天線的正面。


艦載雄風三型反艦飛彈。


當初的海發中心不知有沒有想到，錦江級有這麼強大的火力的一天？






艦尾甲板是向兩舷傾斜。所以發射架基座為了修正傾斜的甲板，所以前低後高。


艦尾的深水炸彈跟水雷施放軌依舊保留。


可以拆掉換上遙控機砲嗎？防空站也來一門吧。


最後附上日式風格的昌江軍艦。
